คำอธิบายเกี่ยวกับรูปทรงของแผ่นฟันขากรรไกร: การจับคู่รูปทรงฟันกับชนิดของหิน

ผู้ซื้อส่วนใหญ่เลือกแผ่นฟันกรามในลักษณะเดียวกัน: มีคนถามว่า "คุณกำลังบดหินอะไร?" และแนะนำรูปร่างฟันจากแผนภูมิ หินแกรนิตจะได้ฟันแหลมคม หินปูนจะได้ฟันแบน ฟังดูสมเหตุสมผล แต่เป็นสาเหตุที่ทำให้เพลตจำนวนมากสึกหรอไม่สม่ำเสมอหรือทำให้เครื่องบดมีประสิทธิภาพต่ำกว่าปกติ เหมืองสองแห่งที่บดหินแกรนิตเดียวกันอาจต้องใช้โปรไฟล์ที่แตกต่างกัน เนื่องจากประเภทของหินเป็นเพียงหนึ่งในหลายตัวแปร

คู่มือนี้จะอธิบายวิธีการทำงานของโปรไฟล์แผ่นฟันกราม เหตุใดชื่อซัพพลายเออร์สำหรับรูปร่างเดียวกันจึงไม่สอดคล้องกัน และวิธีการระบุรูปแบบฟันของแผ่นกรามเพื่อให้คุณได้ชิ้นส่วนที่ถูกต้องในการสั่งซื้อครั้งแรก

โปรไฟล์แผ่นฟันกรามทำอะไรได้จริง

แผ่นฟันกราม (เรียกอีกอย่างว่ากรามตายหรือแผ่นกราม) เป็นซับเหล็กแมงกานีสบนกรามคงที่และกราม ลักษณะฟันของมันควบคุมสามสิ่ง:

ด้ามจับ:จานกัดหินได้ดีแค่ไหนแทนที่จะปล่อยให้มันเลื่อน

แรงดันสัมผัส:ฟันที่คมกว่าจะเน้นแรงไปที่บริเวณเล็กๆ ดังนั้นฟันที่แตกจะง่ายกว่าแต่จะสึกเร็วกว่าที่ปลาย

การไหลของวัสดุ:หุบเขาระหว่างซี่ฟันปล่อยให้ค่าปรับและหินแตกเคลื่อนลงมาในห้อง

เอกสารทางเทคนิคของ Metso อธิบายการแลกเปลี่ยนโดยตรง โปรไฟล์เหมืองหินฟันแบนช่วยให้แมงกานีสสึกหรอผ่านได้มาก ในขณะที่โปรไฟล์การยึดเกาะแบบพิเศษที่แหลมคมให้แรงกดพื้นผิวที่สูงขึ้นและการยึดเกาะที่ดีขึ้น โปรไฟล์ลูกฟูกหยาบแบบกลมตั้งอยู่ระหว่างทั้งสอง ดังนั้นรูปร่างของฟันจึงเป็นการแลกเปลี่ยนระหว่างอายุการใช้งานและการกัด ไม่ใช่การจัดอันดับคุณภาพ

เหตุใดชื่อโปรไฟล์จึงทำให้ผู้ซื้อสับสน

นี่คือกับดักแรก “กระดาษลูกฟูก” ไม่ได้แปลว่ามีรูปทรงเหมือนกันทุกที่

คู่มือซัพพลายเออร์ที่เผยแพร่ไม่เห็นด้วยกับเรื่องนี้ คู่มือของผู้ผลิตรายหนึ่งแนะนำให้ใช้แผ่นลูกฟูกสำหรับหินที่มีลักษณะกลมและนุ่มกว่า ในขณะที่อีกรายหนึ่งแนะนำให้ใช้สำหรับแร่ที่แข็งและมีฤทธิ์กัดกร่อน Kleemann ซึ่งเป็น OEM ใช้ฟันแหลมคมสำหรับหินขัดแข็งและโปรไฟล์อื่นสำหรับอัตราป้อนโค้งมนที่นุ่มนวลกว่า

ความขัดแย้งส่วนใหญ่เกี่ยวกับการตั้งชื่อ ไม่ใช่ฟิสิกส์ เพื่อให้ชัดเจน ให้คิดว่ารูปแบบฟันของแผ่นกรามทุกซี่เป็นหนึ่งในสามรูปแบบทั่วไป:

งานรีไซเคิลเพิ่มอีกสองลาย ลอนลูกฟูกขนาดใหญ่ใช้สำหรับคอนกรีต และลอนลอนสำหรับแอสฟัลต์ ซึ่งวัสดุต้องไหลอย่างอิสระโดยไม่ต้องบรรจุหีบห่อ

เคล็ดลับการซื้อ:ชื่อเพียงอย่างเดียวไม่ใช่ข้อกำหนด ตรวจสอบโปรไฟล์โดยเทียบกับภาพวาด หมายเลขชิ้นส่วนดั้งเดิม หรือตัวอย่างก่อนสั่งซื้อเสมอ

ตัวแปรสี่ตัวที่ตัดสินใจโปรไฟล์ที่ถูกต้อง

1. ความแข็งของหินและการเสียดสี

นี่คือจุดเริ่มต้น และส่วนที่กราฟปกติมักจะถูกต้อง หินแข็งที่มีฤทธิ์กัดกร่อน เช่น หินแกรนิต โดยทั่วไปต้องใช้โปรไฟล์และโลหะผสมที่ปกป้องแผ่นจากการสึกหรออย่างรวดเร็ว ในขณะที่หินที่นุ่มกว่าและมีฤทธิ์กัดกร่อนน้อยกว่าสามารถใช้โปรไฟล์ที่ชอบการยึดเกาะและปริมาณงานได้ หากคุณต้องการแผ่นฟันกรามสำหรับฮาร์ดร็อค ความแข็งเพียงอย่างเดียวไม่สามารถตัดสินใจได้ ตัวแปรสามตัวถัดไปมีความสำคัญไม่แพ้กัน

2. รูปร่างและขนาดของฟีด

ถาดป้อนอาหารหยาบหรือเป็นขุยบนฟันแบน โปรไฟล์ที่คมกว่าหรือลึกกว่าจะจับได้ดีกว่า อัตราป้อนบล็อกขนาดใหญ่ทำให้ปลายฟันแหลมคมรับน้ำหนักมาก โดยที่โปรไฟล์ที่กลมกว่าจะรับน้ำหนักได้นานกว่า หากฟีดของคุณเปลี่ยนแปลงระหว่างงานต่างๆ ให้แจ้งซัพพลายเออร์ถึงช่วง ไม่ใช่ค่าเดียว

3. การตั้งค่าด้านปิด (CSS)

CSS คือช่องว่างที่เล็กที่สุดระหว่างขากรรไกรที่ด้านล่างของห้องเพาะเลี้ยง มันกำหนดขนาดผลิตภัณฑ์ของคุณ Metso ตั้งข้อสังเกตว่าโปรไฟล์เหมืองหินฟันเรียบรวมกับ CSS ที่แคบและระดับฟีดในห้องเพาะเลี้ยงต่ำอาจทำให้เกิดปัญหาได้ หากคุณใช้ CSS ที่รัดกุม ให้ตรวจสอบโปรไฟล์ฟันของคุณแทนที่จะเรียงลำดับอันเก่าใหม่

4. ระดับฟีด

ห้องที่เก็บไว้อย่างดีใช้งานได้ทั้งจาน ห้องเพาะเลี้ยงที่อดอาหารจะเน้นไปที่การสึกหรอในโซนเฉพาะ และอาจทำให้โปรไฟล์แบบเรียบทำงานได้ไม่ดี หากผู้ปฏิบัติงานของคุณใช้เครื่องบดต่ำบ่อยครั้ง รูปแบบการสึกหรอของคุณอาจบอกคุณได้มากกว่าประเภทหิน

อย่าลืมคู่ขากรรไกรแบบตายตัวและแบบเคลื่อนย้ายได้

ผู้ซื้อหลายรายสั่งซื้อเพลตที่เข้ากันสำหรับขากรรไกรทั้งสองข้างเป็นค่าเริ่มต้น Metso อธิบายวิธีการผสมผสาน: ปากจับตายตัวโปรไฟล์เหมืองหิน จับคู่กับปากจับยึดแบบพิเศษที่สามารถเคลื่อนย้ายได้ ด้านที่ตายตัวช่วยรักษาอายุการใช้งาน ในขณะที่ด้านที่ขยับได้จะเพิ่มการกัด ตรรกะเดียวกันนี้ใช้เมื่อคุณต้องการการยึดเกาะมากขึ้นโดยไม่ทำให้อายุการใช้งานลดลง

สิ่งนี้สำคัญสำหรับการควบคุมต้นทุน แทนที่จะเปลี่ยนทั้งห้องเป็นโปรไฟล์ที่ดุดัน คุณสามารถทดสอบการเปลี่ยนแปลงด้านที่เคลื่อนย้ายได้และเปรียบเทียบการสึกหรอและเอาท์พุต ตรวจสอบกับผู้ผลิตเครื่องบดหรือซัพพลายเออร์ของคุณว่าการจับคู่นั้นเหมาะสมกับรุ่นของคุณหรือไม่

ขั้นตอนการคัดเลือกเชิงปฏิบัติ

ใช้ลำดับนี้ก่อนขอใบเสนอราคา:

บันทึกหิน:ประเภท ค่าการเสียดสีโดยประมาณ และการเปลี่ยนแปลงใดๆ ระหว่างม้านั่ง

บันทึกฟีด:ขนาดสูงสุดและไม่ว่าจะเป็นแบบบล็อก แบบสแลบ หรือแบบผสม

บันทึกการตั้งค่า:CSS ปัจจุบันและระดับฟีดทั่วไป

อ่านจานที่สึกหรอของคุณ:การสึกหรอของปลายไม่เท่ากัน พื้นเรียบขัดเงา หรือการสึกหรอแบบหุบเขาหนัก ล้วนชี้ให้เห็นถึงความไม่ตรงกัน

เลือกแบบฟอร์มทั่วไปจากตารางด้านบน จากนั้นตรวจสอบรูปทรงของฟันให้ตรงกับรูปวาดหรือหมายเลขชิ้นส่วนของคุณ

ตัดสินใจจับคู่:โปรไฟล์เดียวกันบนขากรรไกรทั้งสองข้าง หรืออีกอันหนึ่งที่ด้านที่สามารถเคลื่อนย้ายได้

ยืนยันวัสดุ:เหล็กแมงกานีสสูงเป็นมาตรฐาน และเกรดโลหะผสมโครเมียม-โมลิบดีนัมอาจเหมาะกับความต้องการพิเศษ การจับคู่โลหะผสมกับหินเป็นหัวข้อที่แยกจากกัน ดังนั้นให้ตรวจสอบควบคู่ไปกับโปรไฟล์

การซื้อโดยไม่มีภาพวาด: วิศวกรรมย้อนกลับ

ปัญหาที่พบบ่อยสำหรับผู้นำเข้าและผู้จัดจำหน่ายคือ ผู้ใช้มีเพียงแผ่นเพลทที่สึกหรอ ไม่มีรูปวาด และหมายเลขรุ่นไม่ชัดเจน ไม่สามารถเดารูปทรงของฟันได้จากภาพถ่ายแค็ตตาล็อก

Horbon จัดการเรื่องนี้ผ่านวิศวกรรมย้อนกลับ คุณส่งแผ่นฟันกรามที่สึกหรอไป ทีมของเราจะตรวจวัดและสร้างภาพวาด 2D หรือ 3D ขึ้นมาใหม่ จากนั้นจึงดำเนินการผลิตต่อจากนั้น สำหรับคำขอที่มีข้อกำหนดที่ชัดเจน การวาดครั้งแรกมักจะใช้เวลาประมาณสามวัน หากคุณมีหมายเลขชิ้นส่วนเดิมอยู่แล้ว (Metso, Sandvik, Terex หรือ Trio) หรือภาพวาด 3 มิติ เราก็สามารถผลิตได้โดยตรงจากหมายเลขชิ้นส่วนนั้น

ตัวเลือก OEM อื่นๆ สำหรับแผ่นฟันกราม ได้แก่:

โลโก้ที่ทำเครื่องหมายด้วยเลเซอร์:แบรนด์ของคุณทำเครื่องหมายไว้บนจาน

การบรรจุแบบกำหนดเอง:ลังไม้หรือโครงเหล็กรมยาสำหรับชิ้นส่วนที่มีน้ำหนักมาก สร้างขึ้นเพื่อป้องกันสนิมและความปลอดภัยในการขนส่ง

องค์ประกอบของวัสดุที่กำหนดเอง:ทำตามรูปวาดหรืออัตราส่วนโลหะผสมที่ระบุ

หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับบริการเหล่านี้ โปรดดูของเรา【บริการ OEM/ODM 】หน้าหนังสือ.

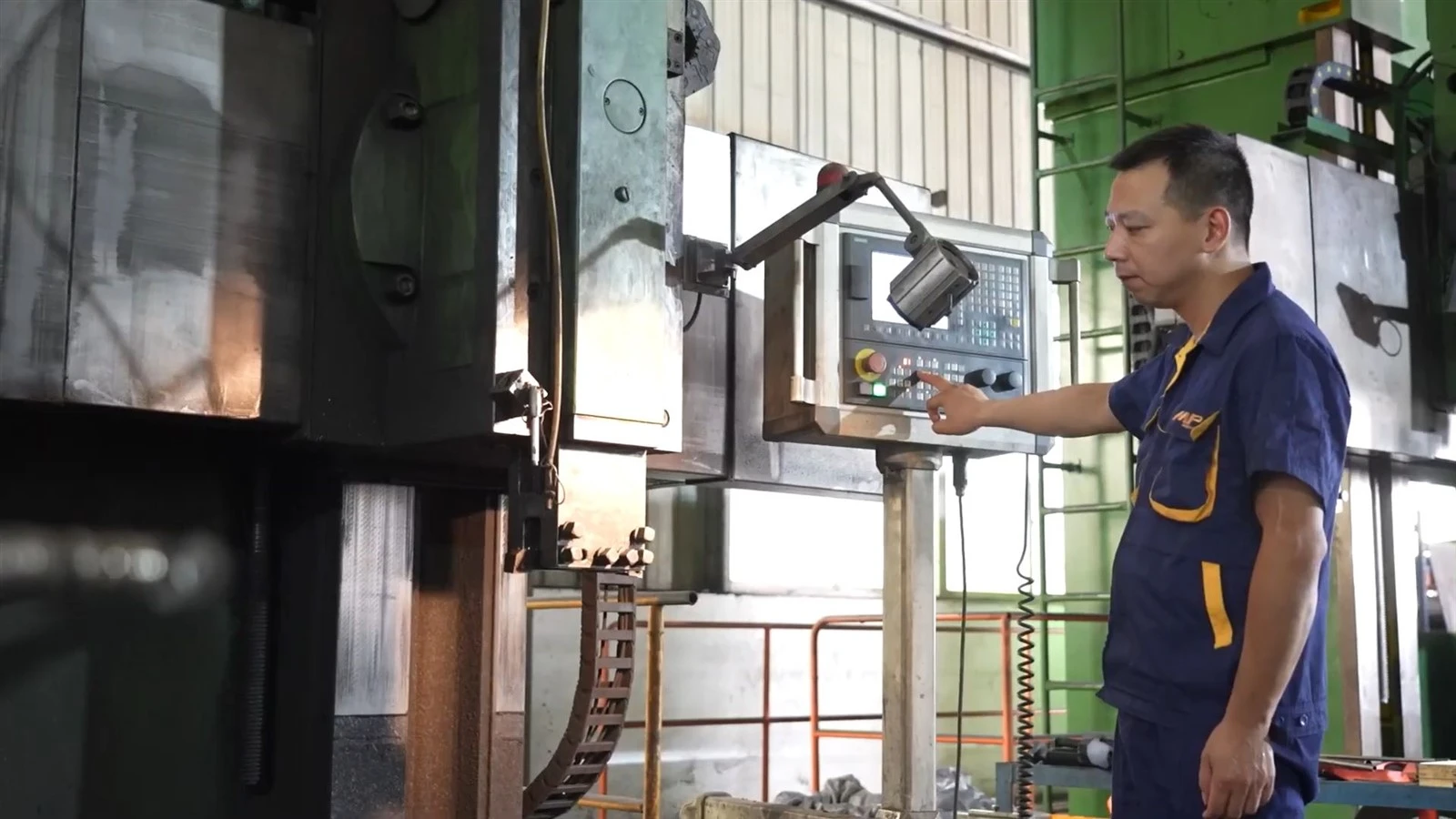

ดูการผลิตที่โรงงานของ Horbon ในเมือง Quzhou สอบถามเราเกี่ยวกับสต็อกปกติ คำสั่งซื้อแบบผสม และการบรรจุแบบกำหนดเองสำหรับชิ้นส่วนที่สึกหรอหนัก

การตรวจสอบคุณภาพที่ปกป้องโปรไฟล์ของคุณ

โครงฟันจะทำงานได้ก็ต่อเมื่อทำอย่างแม่นยำและโลหะแข็งแรงดีเท่านั้น การควบคุมในกระบวนการของเราประกอบด้วย:

การวิเคราะห์สเปกตรัมของวัตถุดิบ

การทดสอบความแข็งของ HRC

การตรวจสอบมิติพิกัดสามมิติ

การตรวจจับข้อบกพร่อง

สำหรับปัญหาด้านคุณภาพที่ได้รับการยืนยันหลังการจัดส่ง เราจะออกชิ้นส่วนใหม่ให้ฟรี

สำหรับผู้จัดจำหน่าย: Stocking Smart

หากคุณซื้อในปริมาณมาก การเลือกโปรไฟล์จะกลายเป็นการตัดสินใจเกี่ยวกับสินค้าคงคลัง ประเด็นที่เป็นประโยชน์บางประการ:

สต็อกตามรูปแบบทั่วไป ไม่ใช่ตามชื่อทางการตลาดครอบคลุมพื้นที่เรียบ มีลักษณะเป็นคลื่นโค้งมน และมีด้ามจับแหลมคมสำหรับรุ่นเครื่องบดย่อยทั่วไปของคุณ ซึ่งตอบคำถามได้มากที่สุด

เก็บหมายเลขชิ้นส่วนไว้ในแฟ้มสำหรับแบรนด์เครื่องบดที่ลูกค้าของคุณใช้งานมากที่สุด

ใช้สต็อกของเราและคำสั่งซื้อแบบผสมเราเก็บสต็อกไว้ตามปกติ โดยขั้นต่ำเริ่มต้นที่ 5 ชิ้น และเวลานำมาตรฐานคือ 15 ถึง 30 วัน เราจัดส่งภายใต้ FOB หรือ CIF จากเซี่ยงไฮ้หรือหนิงโป

เรียกดู【แผ่นฟันกราม】ช่วงหรือกว้างขึ้น【แผ่นกราม】หมวดหมู่เพื่อดูว่าอะไรเหมาะกับตลาดของคุณ ของเรา【ชิ้นส่วนสึกหรอของคั้น】กลุ่มผลิตภัณฑ์นี้ครอบคลุมถึงแผ่นแก้มและไลเนอร์ที่เกี่ยวข้อง ซึ่งสามารถสั่งซื้อได้ในการจัดส่งเดียวกัน

สรุป: การกระทำสี่ประการก่อนคำสั่งซื้อครั้งต่อไปของคุณ

อย่าเลือกประเภทหินเพียงอย่างเดียวเพิ่มรูปร่างฟีด, CSS และระดับฟีดให้กับการตัดสินใจ

แปลชื่อแบรนด์เป็นรูปแบบทั่วไปสามรูปแบบและยืนยันรูปทรงด้วยภาพวาด หมายเลขชิ้นส่วน หรือตัวอย่าง

พิจารณาคู่ผสม:ทดสอบโปรไฟล์อื่นบนกรามที่เคลื่อนย้ายได้ก่อนที่จะเปลี่ยนทุกอย่าง

ส่งจานที่สึกหรอหากคุณไม่มีรูปวาดวิศวกรรมย้อนกลับนั้นเร็วและปลอดภัยกว่าการคาดเดา

พร้อมระบุแผ่นฟันกรามของคุณแล้วหรือยัง? ส่งรุ่นเครื่องบด ประเภทหิน ขนาดฟีด และ CSS ของคุณผ่านทาง【ติดต่อเรา】และวิศวกรของเราจะแนะนำโปรไฟล์

คำถามที่พบบ่อย

1. แผ่นกรามลูกฟูกใช้ทำอะไร?
แผ่นกรามลูกฟูกมีรูปทรงฟันหยักที่ช่วยรักษาสมดุลของการยึดเกาะและอายุการใช้งาน มักใช้เป็นโปรไฟล์แบบครบวงจร เนื่องจากซัพพลายเออร์ให้คำจำกัดความ "กระดาษลูกฟูก" แตกต่างกัน คุณจึงควรยืนยันรูปทรงฟันที่แน่นอนด้วยภาพวาดหรือตัวอย่าง

2. แผ่นฟันกรามใดที่เหมาะกับฮาร์ดร็อคที่สุด?
ไม่มีคำตอบเดียว หินแข็งที่มีฤทธิ์กัดกร่อนมักต้องการโปรไฟล์และโลหะผสมที่ทนทานต่อการสึกหรอ แต่รูปร่างฟีด, CSS และระดับฟีดของคุณก็ส่งผลต่อผลลัพธ์เช่นกัน แบ่งปันทั้งสี่เพื่อให้โปรไฟล์สามารถจับคู่ได้อย่างถูกต้อง

3. ฉันสามารถใช้โปรไฟล์ฟันที่แตกต่างกันกับกรามที่อยู่กับที่และแบบเคลื่อนย้ายได้หรือไม่?
มักจะใช่ OEM บางรายจับคู่กรามยึดกับเหมืองหินแบบเรียบกับกรามแบบเคลื่อนย้ายได้คมกว่า เพื่อเพิ่มการกัดในขณะที่รักษาอายุการใช้งาน ตรวจสอบกับผู้ผลิตหรือซัพพลายเออร์ของเครื่องบดก่อนผสม

4. ฉันจะสั่งจานฟันกรามได้อย่างไรหากไม่มีรูปวาด?
ส่งแผ่นที่สึกหรอหรือรุ่นเครื่องบดและหมายเลขชิ้นส่วนเดิม เราสามารถวิศวกรรมย้อนรอยเรขาคณิตและสร้างภาพวาด 2 มิติหรือ 3 มิติ โดยปกติจะใช้เวลาประมาณ 3 วันเพื่อให้ได้ข้อกำหนดที่ชัดเจน

5. ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร?
MOQ ของเราคือ 5 ชิ้น โดยทั่วไประยะเวลารอคอยสินค้าคือ 15 ถึง 30 วัน และเรายังเก็บสต็อกไว้เป็นประจำ
